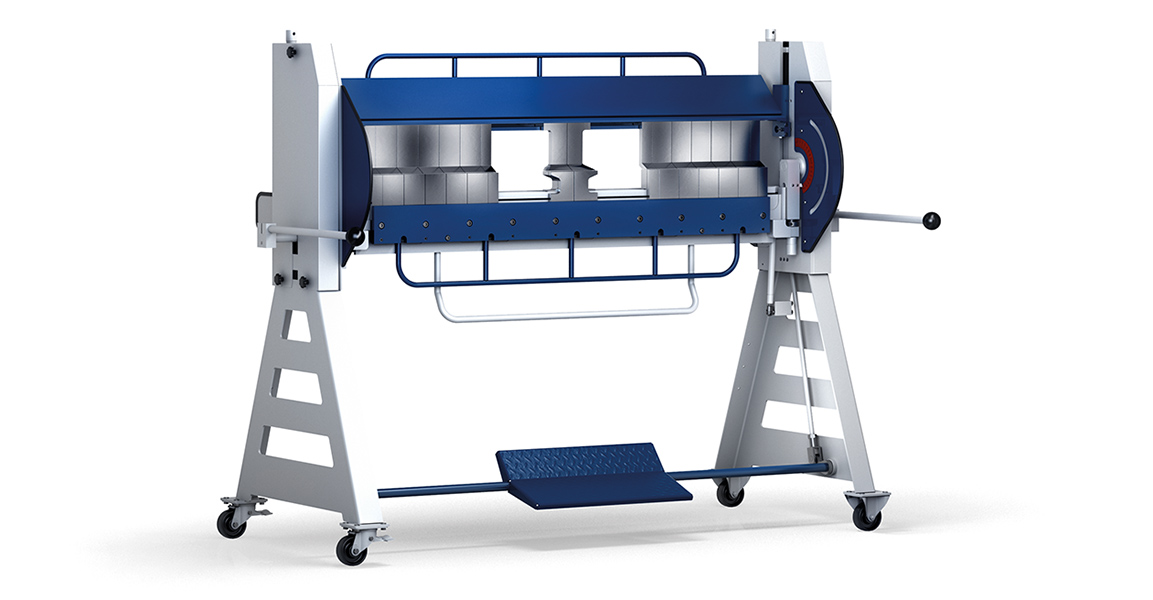

SCHRÖDER ASK 3

Die Segmentabkantmaschine Typ ASK 3 ist die neue manuelle Schwenkbiegemaschine der 3. Generation. Sie ist die vielseitige Lösung für die Blechbearbeitung in Werkstätten und auf Baustellen. Neben der standardmäßigen Ausführung wie z.B. der patentierten Exzenter-Schnellklemmung an der Oberwange bietet die neue Version der ASK optional auch freie Durchgangshöhen an der Oberwange von bis zu 180 mm, bis zu 120 mm an der Unterwange und bis zu 142 mm an der Biegewange. Die großen Werkzeugfreiräume erweitern das Produktspektrum enorm und erhöhen die Flexibilität.

Details

  • Patentierte Exzenter – Schnellklemmung für den Werkzeugwechsel bei Ober- und Biegewange mit nur einem Handgriff
  • Mehrstufiger Oberwangenantrieb für vier verschiedene Werkzeughöhen
  • Geißfußschiene, H = 130 mm, 30°, scharf, Freiraum 26 mm, Fußbreite 41 mm, freier Durchgang 110 mm, segmentiert incl. Eckstücke, Materialfestigkeit 700 N/mm²
  • Unterwangenschiene, freier Durchgang 55 mm, segmentiert incl. Eckstücke, Materialfestigkeit 700 N/mm²
  • Kombi-Biegeschiene, H = 120 mm, 12/15 mm, freier Durchgang 77 mm, segmentiert incl. Eckstücke, Materialfestigkeit 700 N/mm²
  • Teilung der Werkzeuge für 1000 mm: 30/50/70/100/150/200/300 mm + 2 x 75 mm Eckstücke bei 1250 mm zusätzlich 250 mm,
    bei 1500 mm zusätzlich 2 x 250 mm
  • Oberwangenhub 110 mm
  • Oberwange mit Blechauflage (Werkzeugablage)
  • Ständer mit Ablageblech incl. Werkzeugablage
  • Biegewinkelanzeige
  • Biegewinkelanschlag
  • Werkzeugablagetisch
  • Fußhebeleinrichtung zum Öffnen und Schließen der Oberwange
  • Maschine auf vier Rollen: 2 Bock- und 2 Lenkrollen, feststellbar
    (Lenkrolle vorne rechts höhenverstellbar mit Griff)

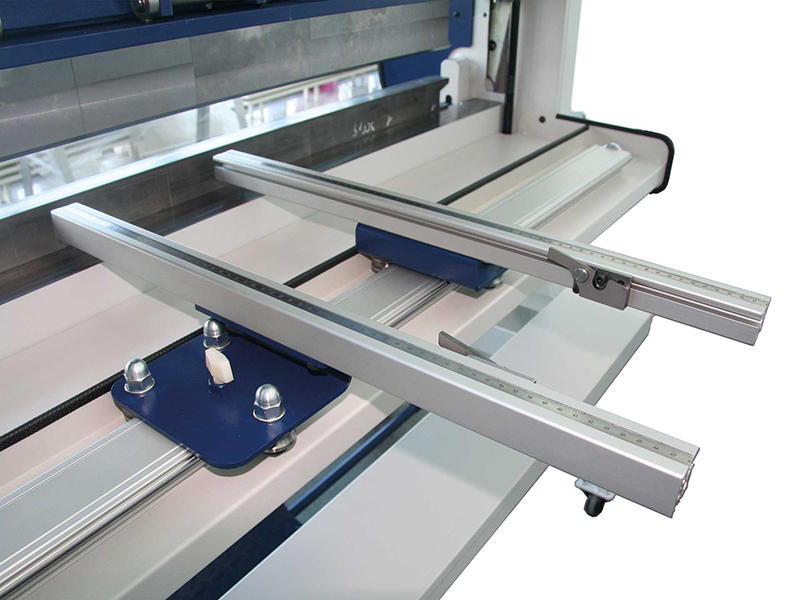

Auflagekonsolen

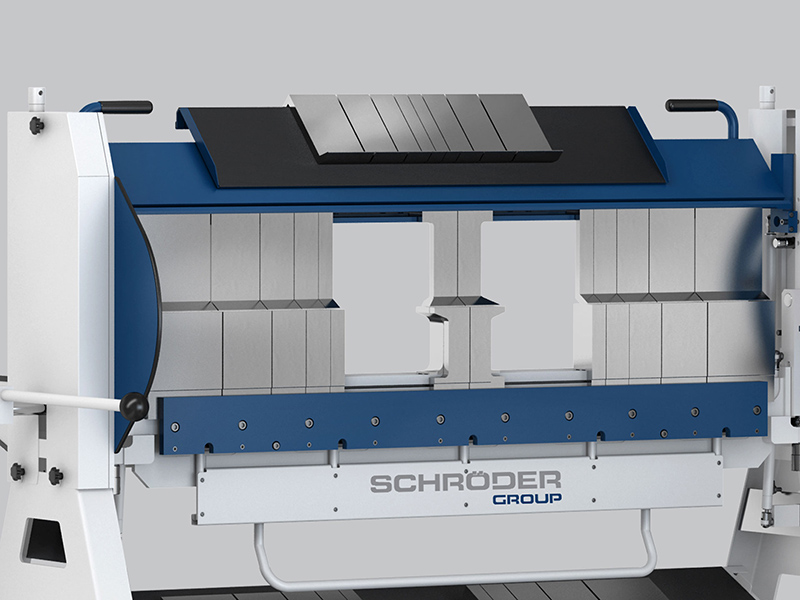

ASK-3-Werkzeugablage-oben

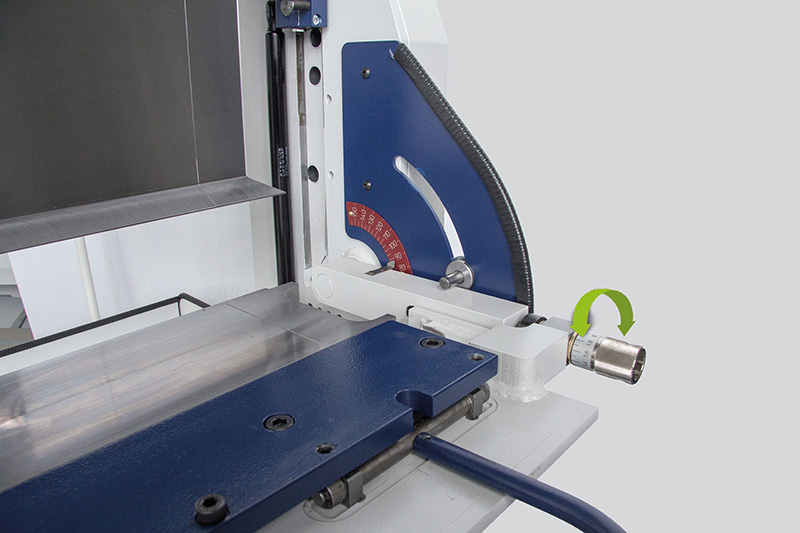

Klemmdruckeinstellung-BW

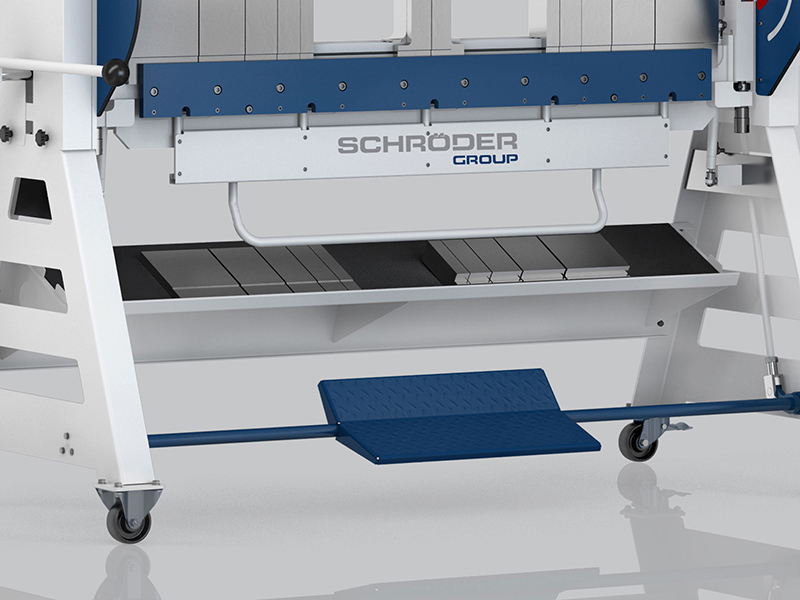

ASK-3-Werkzeugablage-unten
